¿Alguna vez te has preguntado cómo se comunican perfectamente los sistemas eléctricos de tu coche? El secreto está en el mazo de cables . Este componente esencial conecta varias partes eléctricas, asegurando un funcionamiento sin problemas. Pero ¿qué pasa cuando falla? En esta publicación, aprenderá sobre los mazos de cables, su importancia en los vehículos y los problemas comunes que enfrentan. Descubra cómo diagnosticar y solucionar problemas de manera eficiente, garantizando que su vehículo funcione sin problemas.

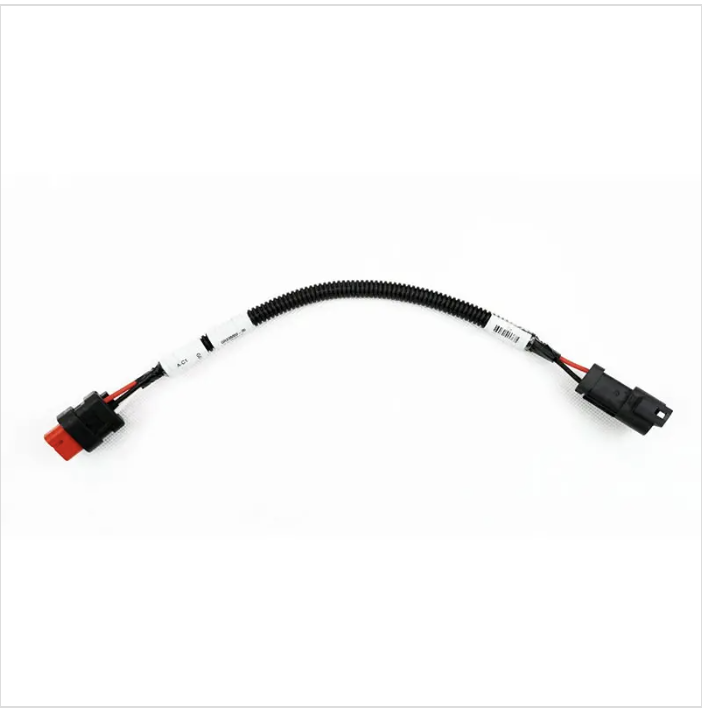

Un mazo de cables es un conjunto de cables, conectores y terminales que conectan varios componentes eléctricos de un vehículo o máquina. Normalmente incluye:
Alambres: Conductores aislados que transportan corriente eléctrica.
Conectores: Dispositivos que unen cables a componentes u otros cables.
Terminales: Extremos metálicos que sujetan cables a conectores o dispositivos.
Revestimiento protector: Cubiertas que protegen los cables del calor, la humedad y la abrasión.
Este conjunto organizado simplifica la instalación, protege el cableado contra daños y garantiza conexiones eléctricas confiables.
Los mazos de cables sirven como sistema nervioso central para las operaciones eléctricas. Enrutan energía y señales entre la batería, el encendido, los sensores, los interruptores y los actuadores. Por ejemplo, en una cortadora de césped de giro cero, el arnés conecta la batería al solenoide de arranque, los interruptores de seguridad, el interruptor de encendido y los controles de activación de las cuchillas. Esta integración permite que los componentes se comuniquen y funcionen en armonía.
Los arneses están diseñados para diseños específicos, coincidiendo con la arquitectura del vehículo. Agrupan cables para minimizar el desorden y reducir el riesgo de cortocircuitos o desconexiones. El enrutamiento adecuado evita que los cables rocen contra piezas móviles o superficies calientes, lo que podría provocar fallas.
La detección temprana de problemas en el mazo de cables evita reparaciones costosas. Los signos incluyen:
Fallas eléctricas intermitentes: las luces parpadean, los medidores actúan de manera errática.
Problemas de arranque del motor: Dificultad de arranque o paradas inesperadas.
Fusibles quemados: los reemplazos frecuentes de fusibles indican cortocircuitos o sobrecargas.
Daño visible: Grietas, cables deshilachados o aislamiento derretido.
Corrosión: Acumulación verde o blanca en los conectores que impiden el flujo de corriente.
Olor a quemado: Indica sobrecalentamiento o cortocircuitos.
Si nota estos síntomas, inspeccione el arnés en busca de daños o conexiones sueltas. Usar un multímetro puede ayudar a probar la continuidad o los cortocircuitos.
Consejo: Etiquete cada cable y conector durante la inspección para identificar y rastrear circuitos rápidamente, agilizando el diagnóstico y la reparación.
Para diagnosticar problemas en el mazo de cables se necesitan las herramientas adecuadas. Aquí están los elementos esenciales:
Multímetro: Mide voltaje, resistencia y continuidad para verificar cables y conexiones.
Luz de prueba: herramienta sencilla para detectar presencia de energía en los cables.
Pelacables: Para exponer los extremos de los cables de forma segura durante las pruebas.
Cinta aislante: para aislar cables después de pruebas o reparaciones.
Herramienta de extracción de pines del conector: ayuda a quitar los pines de los conectores sin dañarlos.
Diagrama de cableado: muestra el diseño del cableado, esencial para rastrear circuitos.
Linterna: Para ver con claridad en espacios reducidos u oscuros.
Tener estas herramientas listas hace que el diagnóstico sea eficiente y preciso.
1. Inspección visual: busque daños obvios como cables deshilachados, corrosión, áreas quemadas o conectores sueltos. Compruebe si hay daños por roedores o puntos de fricción.
2. Verifique la energía: usando una luz de prueba o un multímetro, verifique si la energía llega a varios puntos. Comience en la batería y siga el recorrido del circuito.
3. Pruebe la continuidad: con el multímetro configurado en modo de continuidad, verifique si los cables tienen roturas. Sondas táctiles en ambos extremos de un cable; un pitido significa buena continuidad.
4. Inspeccionar los conectores: Retire los conectores e inspeccione las clavijas en busca de corrosión, terminales doblados o rotos. Limpie o reemplace según sea necesario.
5. Verifique la conexión a tierra: una mala conexión a tierra puede causar problemas eléctricos. Pruebe los cables de tierra midiendo la resistencia entre el cable y el bastidor del vehículo; debería estar cerca de cero.
6. Busque cortocircuitos: se produce un cortocircuito cuando los cables se tocan entre sí o se ponen a tierra sin querer. Utilice el multímetro para comprobar si hay cortocircuitos entre los cables o a tierra.
7. Utilice el diagrama de cableado: siga el diagrama para identificar qué cables van a dónde. Esto ayuda a aislar las áreas problemáticas.
Operación eléctrica intermitente: las luces parpadean o los indicadores saltan.
El motor no arranca o se para: las interrupciones de energía causan problemas de arranque.
Fusibles quemados: las fallas repetidas de los fusibles indican cortocircuitos o sobrecargas.
Accesorios no funcionales: La bocina, las luces o los indicadores dejan de funcionar.
Olor a quemado o derretimiento visible: Indica sobrecalentamiento o cortocircuito.
Conectores corroídos o sueltos: provocan un contacto eléctrico deficiente.
Paradas inesperadas: El motor o el sistema eléctrico se corta aleatoriamente.
Si detecta estos síntomas, es fundamental diagnosticar minuciosamente el mazo de cables para evitar daños mayores.
Consejo: Etiquete siempre los cables y conectores durante el diagnóstico para rastrear los circuitos fácilmente y acelerar las reparaciones.
Antes de iniciar la reparación, la preparación es clave para evitar errores y garantizar la seguridad. Primero, desconecte la batería o la fuente de alimentación para evitar descargas eléctricas o cortocircuitos. Reúna todas las herramientas necesarias, incluidos pelacables, engarzadores, un multímetro, cinta aislante, tubos termorretráctiles y cables o conectores de repuesto. Tenga a mano el diagrama de cableado de su vehículo o dispositivo específico; le guiará sobre las conexiones correctas.
Luego, limpie su espacio de trabajo y use equipo de protección como guantes y gafas de seguridad. Etiquete los cables y conectores antes de desconectarlos para realizar un seguimiento de sus posiciones originales. Este etiquetado ayuda durante el reensamblaje y reduce los errores. Inspeccione el área alrededor del mazo de cables en busca de suciedad, humedad o corrosión y límpiela suavemente si es necesario.
Es fundamental retirar con cuidado el arnés dañado. Comience desconectando suavemente todos los conectores y terminales vinculados al arnés. Evite tirar de los cables directamente para evitar daños mayores. Utilice herramientas de extracción de pines del conector si es necesario para extraer los pines de forma segura sin doblarlos ni romperlos.
Corte las bridas, abrazaderas o sujetadores que sujetan el arnés al marco o al cuerpo. Lleve un registro de estos sujetadores, ya que los necesitará para la reinstalación. Si los cables están empalmados o soldados, use cortadores de alambre o herramientas desoldadoras para separar las conexiones limpiamente.
Retire todo el arnés dañado con cuidado, asegurándose de no alterar los componentes o el cableado cercanos. Inspeccione minuciosamente el arnés para determinar el alcance del daño y si es necesaria una reparación parcial o un reemplazo total.
La instalación de un nuevo mazo de cables requiere precisión. Comience por colocar el nuevo arnés a lo largo de la ruta del antiguo. Compare conectores y longitudes de cables para garantizar la compatibilidad. Al principio, asegure el arnés sin apretar para permitir ajustes.
Conecte los terminales y conectores del arnés uno por uno, consultando las etiquetas y el diagrama de cableado. Utilice técnicas adecuadas de engarzado o soldadura para los empalmes y aísle las conexiones con tubos termorretráctiles o cinta aislante para evitar cortocircuitos.
Aleje el arnés de fuentes de calor, bordes afilados y piezas móviles para evitar daños futuros. Asegúrelo firmemente con bridas o abrazaderas, replicando el recorrido del arnés original. Verifique nuevamente que todas las conexiones estén apretadas y colocadas correctamente.
Finalmente, vuelva a conectar la batería o fuente de alimentación y pruebe el sistema eléctrico. Utilice un multímetro para verificar el voltaje y la continuidad en puntos críticos. Encienda el vehículo o dispositivo para asegurarse de que todas las funciones funcionen correctamente. Si surgen problemas, vuelva a verificar cuidadosamente las conexiones y las rutas de cableado.
Consejo: Etiquete los cables y conectores antes de retirarlos y mantenga un registro fotográfico del diseño del arnés original para simplificar la reinstalación y reducir errores.
Trabajar en mazos de cables implica riesgos como descargas eléctricas y cortocircuitos. Desconecte siempre la batería o la fuente de alimentación antes de comenzar cualquier reparación. Esto evita golpes accidentales o daños a los componentes. Use guantes aislantes y gafas de seguridad para protegerse de chispas o escombros. Evite trabajar en áreas mojadas o húmedas para reducir el riesgo de descarga eléctrica. Utilice un multímetro para confirmar que no hay voltaje presente antes de tocar los cables. Nunca puentee los interruptores de seguridad de forma permanente; Le protegen durante el funcionamiento de la máquina.
Utilice herramientas diseñadas para trabajos eléctricos, como pelacables, engarzadores y destornilladores aislados. Evite el uso de herramientas dañadas o desgastadas, ya que pueden causar lesiones o dañar el cableado. Al pelar cables, tenga cuidado de no mellar ni cortar el conductor, lo que debilita el cable y puede provocar fallas. Utilice conectores y terminales del tamaño correcto para garantizar conexiones seguras. Al soldar, trabaje en un área bien ventilada y manipule el soldador con cuidado para evitar quemaduras. Los tubos termorretráctiles o la cinta aislante deben aislar todos los empalmes y conexiones para evitar cortocircuitos.
Las conexiones flojas o deficientes provocan fallas intermitentes y sobrecalentamiento. Después de realizar las conexiones, tire suavemente de los cables para confirmar que estén firmemente conectados. Los conectores engarzados deben estar apretados y correctamente alineados; un engarce flojo puede causar resistencia y acumulación de calor. Al soldar, asegúrese de obtener una unión limpia y brillante sin exceso de soldadura. Cubra todo el metal expuesto con materiales aislantes. Dirija los cables lejos de bordes afilados, piezas móviles o superficies calientes para evitar la abrasión o la fusión. Utilice bridas o abrazaderas para asegurar el arnés y evitar daños por vibración.
Consejo: Siempre verifique que la fuente de alimentación esté desconectada antes de manipular el cableado para evitar descargas eléctricas y daños al equipo.
La reparación de un mazo de cables puede variar mucho en el tiempo, dependiendo de varios factores clave:
Alcance del daño: Los cortes menores o la corrosión pueden tardar solo una o dos horas. Los daños graves, como cables quemados o múltiples conectores rotos, pueden tardar mucho más.
Complejidad del arnés: Los arneses con muchos circuitos y conectores requieren más tiempo para diagnosticarse y repararse. Los arneses simples son más rápidos.
Accesibilidad: Si el arnés es de fácil acceso, las reparaciones serán más rápidas. Los espacios reducidos o los arneses tendidos a través de paneles o compartimentos del motor ralentizan el proceso.
Disponibilidad de piezas de repuesto: tener listos los cables, conectores y herramientas correctos acelera las reparaciones. Esperar piezas puede retrasar la finalización.
Experiencia del técnico: Los técnicos capacitados trabajan de manera eficiente, reduciendo el tiempo de reparación. Los principiantes pueden tardar más en garantizar la precisión y la seguridad.
Tiempo de diagnóstico: a veces, encontrar el problema exacto lleva más tiempo que la reparación real, especialmente si los síntomas son intermitentes.
En promedio, reparar un mazo de cables puede llevar entre 2 y 6 horas. Para reparaciones simples, como reemplazar un cable o conector dañado, espere de 1 a 3 horas. Para reemplazos completos del arnés o recableado complejo, puede extenderse hasta 6 horas o más. En los talleres profesionales, los reemplazos completos pueden realizarse en un día, pero las reparaciones de bricolaje pueden tardar más debido a la falta de herramientas o experiencia.
Prepare herramientas y piezas con anticipación: tenga listos pelacables, engarzadores, multímetro, conectores y cables de repuesto antes de comenzar.
Etiquete los cables y tome fotografías: documente el diseño del cableado original. Esto ayuda a evitar confusiones y acelera el reensamblaje.
Utilice diagramas de cableado: consulte diagramas precisos para rastrear rápidamente los circuitos e identificar áreas problemáticas.
Trabaje en un área limpia y bien iluminada: una buena iluminación y un espacio de trabajo ordenado reducen los errores y mejoran la eficiencia.
Pruebe la continuidad con anticipación: use un multímetro para confirmar la integridad del cable antes de realizar reparaciones, evitando trabajos repetidos.
Reemplace en lugar de reparar cuando sea posible: a veces, cambiar todo el arnés ahorra tiempo en lugar de parchear varios puntos.
Busque ayuda profesional para problemas complejos: los expertos tienen experiencia y equipo para finalizar las reparaciones de forma más rápida y segura.
Consejo: Prepare siempre sus herramientas, piezas y diagramas de cableado antes de comenzar a reparar un mazo de cables para minimizar el tiempo de inactividad y garantizar un proceso de reparación fluido y eficiente.
La inspección periódica es clave para mantener el mazo de cables en buenas condiciones. Revise visualmente el arnés en busca de grietas, cables deshilachados o corrosión en los conectores. Busque signos de desgaste causados por el calor, la vibración o la humedad. Utilice un multímetro para probar periódicamente la continuidad y la resistencia de los cables. Esto ayuda a detectar problemas ocultos, como roturas internas o alta resistencia, antes de que provoquen fallas. Probar los interruptores y conectores de seguridad garantiza que funcionen correctamente. Programe inspecciones durante el mantenimiento de rutina del vehículo o equipo para detectar problemas a tiempo.
Proteger el mazo de cables evita reparaciones costosas. Utilice una funda protectora o un conducto alrededor de los cables para protegerlos de la abrasión y el calor. Evite pasar los cables cerca de bordes afilados, piezas móviles o componentes calientes del motor. Asegure el arnés con abrazaderas o bridas para detener el movimiento que causa desgaste. Aplique grasa dieléctrica a los conectores para evitar la corrosión y mejorar el contacto eléctrico. Mantenga el arnés seco y limpio sellando los puntos de entrada y evitando la exposición al agua o productos químicos. Considere disuasivo de roedores si los animales representan un riesgo en las áreas de almacenamiento.
Actualizar el mazo de cables puede mejorar la confiabilidad y el rendimiento. Utilice cables de mayor calidad con mejor aislamiento y resistencia al calor para una vida más larga. Los conectores modernos con funciones de bloqueo reducen la posibilidad de que se produzcan conexiones sueltas. Agregar capas protectoras adicionales o conductos flexibles puede proteger contra ambientes hostiles. Los arneses personalizados adaptados a la disposición de su vehículo o equipo simplifican la instalación y reducen el desorden. Las actualizaciones pueden incluir agregar bloques de fusibles o relés para proteger los circuitos. Consulte diagramas de cableado y expertos cuando planifique actualizaciones para garantizar la compatibilidad y la seguridad.
Consejo: programe inspecciones periódicas del mazo de cables y aplique revestimientos protectores para prolongar la vida útil y evitar fallas inesperadas.
La reparación de un mazo de cables suele tardar de 2 a 6 horas, según el daño, la complejidad y la accesibilidad. Las reparaciones oportunas evitan problemas costosos como fallas eléctricas o problemas del motor. El mantenimiento y las inspecciones periódicas son cruciales para un rendimiento y una longevidad óptimos. Shandong Qianyu Construcción Maquinaria Co., LTD. ofrece soluciones de mazos de cables de alta calidad que mejoran la confiabilidad y la seguridad. Sus productos están diseñados para brindar durabilidad, lo que garantiza que su maquinaria funcione sin problemas y de manera eficiente, agregando un valor significativo a sus operaciones.
R: Un mazo de cables es un conjunto de cables, conectores y terminales que conectan los componentes eléctricos de un vehículo o máquina, garantizando conexiones confiables y simplificando la instalación.
R: Un mazo de cables dirige la energía y las señales entre componentes como la batería, el encendido y los sensores, lo que les permite comunicarse y funcionar en armonía.
R: Los mazos de cables defectuosos muestran signos como fallas eléctricas intermitentes, problemas de arranque del motor, fusibles quemados, daños visibles, corrosión u olor a quemado.
R: Los costos de reparación varían según el alcance y la complejidad del daño; las reparaciones menores son más baratas, mientras que los reemplazos completos o el cableado complejo pueden ser más costosos.
R: La actualización mejora la confiabilidad y el rendimiento mediante el uso de cables de mayor calidad, conectores modernos y capas protectoras adicionales, lo que reduce el desgaste y mejora la seguridad.
R: Diagnostique problemas utilizando herramientas como un multímetro, una luz de prueba y un diagrama de cableado, inspeccionando si hay daños, verificando la energía y la continuidad, y probando conexiones a tierra y conectores.
